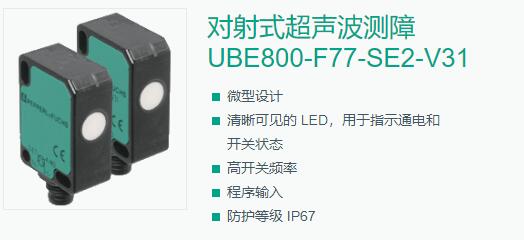

技术参数节选 UBE800-F77-SE2-V31
| 产品阐述 |
|---|
| 对射式超声波测障 |
| 通用规格 | ||
|---|---|---|
| 感应范围 | 0 ... 800 mm 发射器/接收器间距 | |
| 标准目标板 | 见表格 | |
| 换能器频率 | 大约 300 kHz | |
| 响应延迟 | ≤ 5 ms | |
| 极限数据 | ||
| 允许的缆线长度 | ***大 300 m | |
| 指示灯/操作方法 | ||
| 绿色 LED | 通电 ( 发射器 ) | |
| 黄色 LED | 开关状态 ( 接收器 ) | |
| 电气技术规格 | ||
| 额定工作电压 | 24 V DC | |
| 工作电压 | 20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 80 % | |
| 空载电流 | ≤ 20 mA | |
| 可用前的时间延迟 | ≤ 150 ms | |
| 输入 | ||
| 输入类型 | 1 路程序输入 （接收器） | |
| 电平 | 低电平 : 0 ... 0,7 V ; 高电平 : > 14 V | |
| 输入阻抗 | 16 kΩ | |
| 脉冲长度 | ≥ 3 s | |
| 输出 | ||
| 输出类型 | 1 路开关输出，PNP，常开 | |
| 额定工作电流 | 200 mA ，短路/过载保护 | |
| 电压降 | ≤ 2 V | |
| 开关频率 | 100 Hz | |
| 断态电流 | ≤ 0,01 mA | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 耐冲击性 | 30 g ， 11 ms 周期 | |
| 抗振性 | 10 ... 55 Hz ， 振幅± 1 mm | |
| 机械规格 | ||
| 连接类型 | M8 x 1 连接器 ， 4 针 | |
| 防护等级 | IP67 | |
| 材料 | ||
| 外壳 | 聚碳酸酯 | |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | |
| 安装位置 | 任何位置 | |
| 质量 | 每个 10 g | |
| 紧固螺丝的紧固扭矩 | ***大 0,2 Nm | |
Classifications
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272801 |
| ECLASS 10.0.1 | 27272801 |
| ECLASS 9.0 | 27272801 |
| ECLASS 8.0 | 27272801 |
| ECLASS 5.1 | 27272801 |
| ETIM 7.0 | EC001847 |
| ETIM 6.0 | EC001847 |
| ETIM 5.0 | EC001847 |
| UNSPSC 12.1 | 41111960 |
